안녕하세요 어썸뷰입니다 :)
오늘은 어썸뷰 쇼룸 내부 2면 벽면형 GOB 타입 전광판 설치 과정을 소개해 드리고자 합니다.
보통 대부분은 단면의 전광판 시공을 많이 하시지만
좀더 임팩트 있는 영상을 위해 2면, 3면을 문의주시는 분들도 많으시기에
저희 쇼룸에서도 직접 보시고 체험하실 수 있도록 2면형 타입의 시공을 진행하게 되었습니다.
이번 쇼룸 내부2면형은 단순히 전광판 어썸뷰에서 제작된 컨텐츠를 보기만 하는 것이 아니라
어썸뷰가 직접 만들고 사용자에 따라 반응하는 인터랙티브 컨텐츠의 테스트 용도로도 사용되기 때문에
만지거나 터치에도 안전한 GOB (Glue On Board) 타입의 전광판을 설치하게 되었습니다.
어썸뷰의 쇼룸은 전광판을 구매하시고자 하는 고객님들께서
궁금하고 헷갈리는 내용이 많으신데 보통은 글자나 영상 정도로 설명을 들으시다 보니
어렵고 선택을 힘들어 하시는 경우가 많아, 직접보고 선택하실 수 있도록 쇼룸을 운영하고 있습니다.
전광판이 설치되기 전의 벽면입니다.
깔끔한 공사를 위해 집기들과 기구들을 정리하고 정확한 실측에 들어갑니다.
실내 전광판이 설치될 곳의 면적을 면밀하게 체크하지 못하면
설치 도중 수정하고 재설치하는 불상사가 생길 수 있기 때문에 꼼꼼함이 중요합니다.
이번에 2면형 실내전광판 설치가 진행되는 벽면의 길이는 가로 총 14,080mm / 세로 총 2,720mm 였는데요.
측정한 길이를 토대로 전광판을 구성하는데 필요한 LED캐비닛의 배치와 함께 도면이 작성 됩니다.
단순히 감으로만 작성하게 된다면 자재들의 로스가 생길 확률이 많고
시공되는 부분의 이미지가 불명확한 반면 이렇게 도면으로 선작업이 될 경우
설명과 작업도 깔끔해지고 고객분들께서도 이해가 쉽고 빠릅니다.

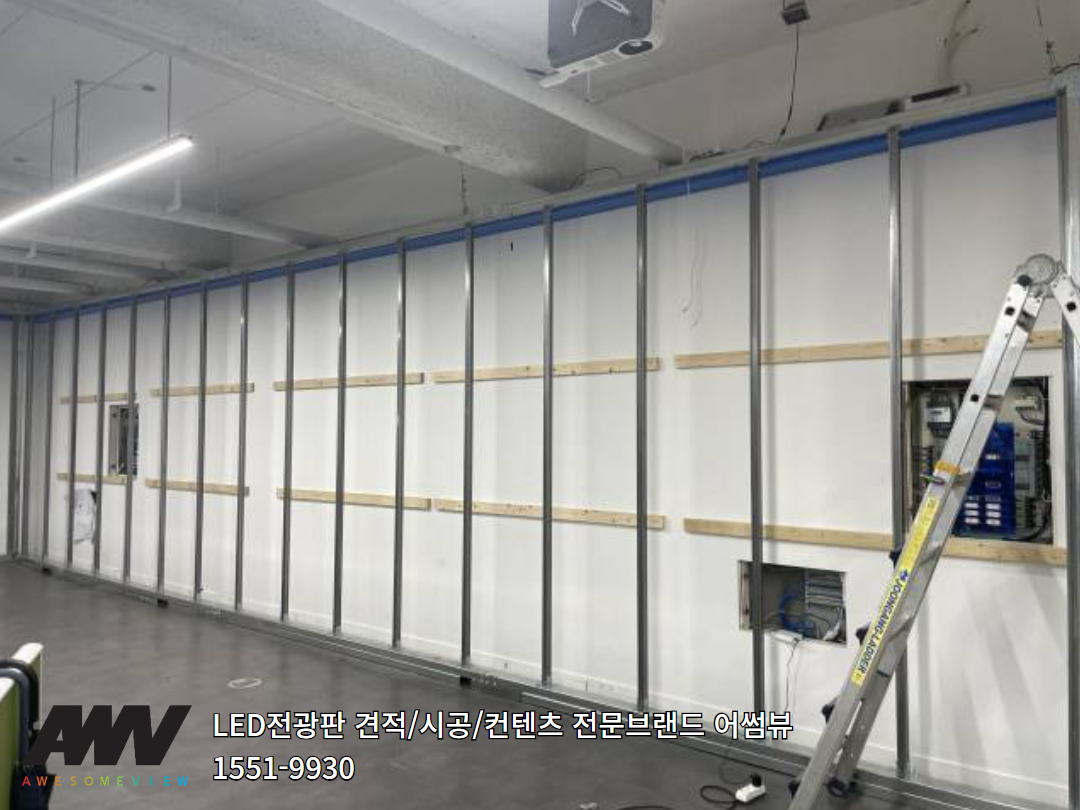

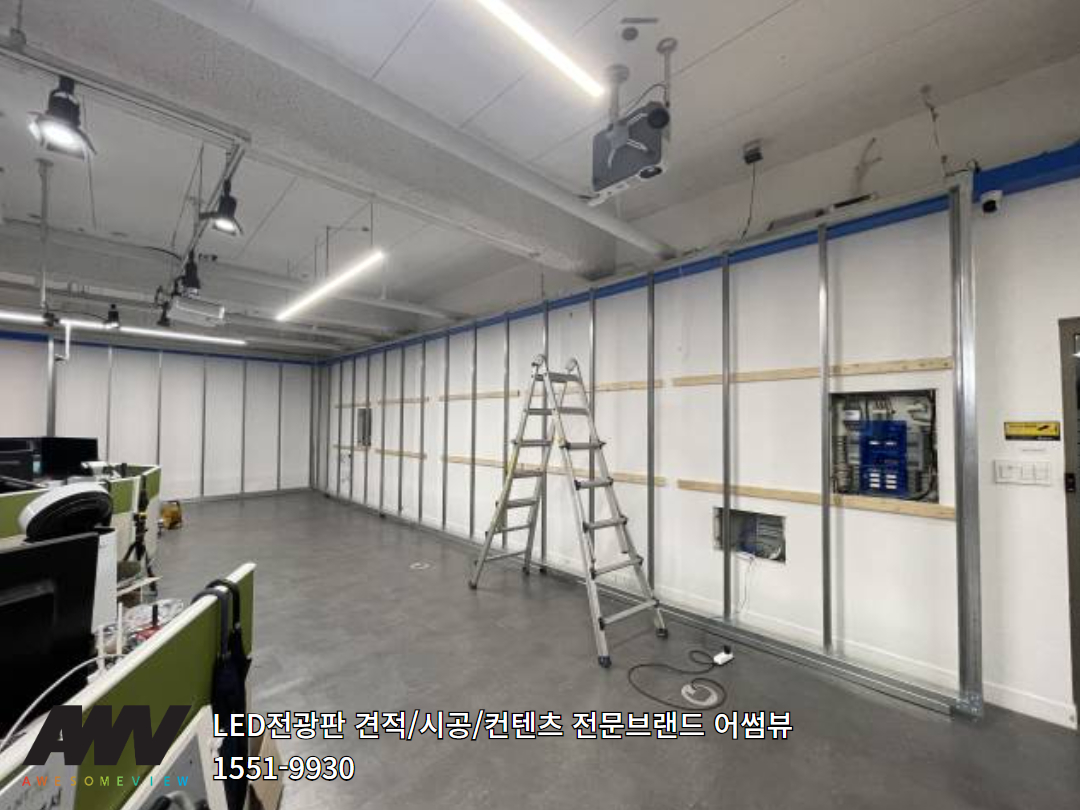

이번에 2면 벽면형으로 작업이 진행되는 곳은 매립이 아닌 벽체 위에 설치가 계획 되었습니다.
스크린 사이즈가 크고 무겁다보니 캐비닛을 확실하고 단단히 고정하기 위하여
스틸 프레임을 이용하여 튼튼한 구조물을 제작합니다.
캐비닛이 부착될 구조물은 스크린 사이즈에 따라 생략이 되거나 다른 자재로 대치되는 경우도 있습니다만
이런 큰 사이즈의 전광판을 설치하는데 안일한 생각으로 캐비닛만 층층이 쌓는다던가
얇은 합판 정도로 마무리하면 나중에 큰 사고가 일어날 수 있기에
꼭 사이즈별로 안전하게 구조물을 준비하는 제작하는 것이 좋습니다.
구조물 설치시에는 수평, 수직을 필수적으로 고려하여 설치 해야 합니다.
1mm 오차라고 해도 설치를 진행함에 따라 단차가 많이 나기 때문에 오차없이 설치가 진행되어야 합니다.
정확하게 설치된 공간을 측정하고, 안정적으로 설치할 수 있도록

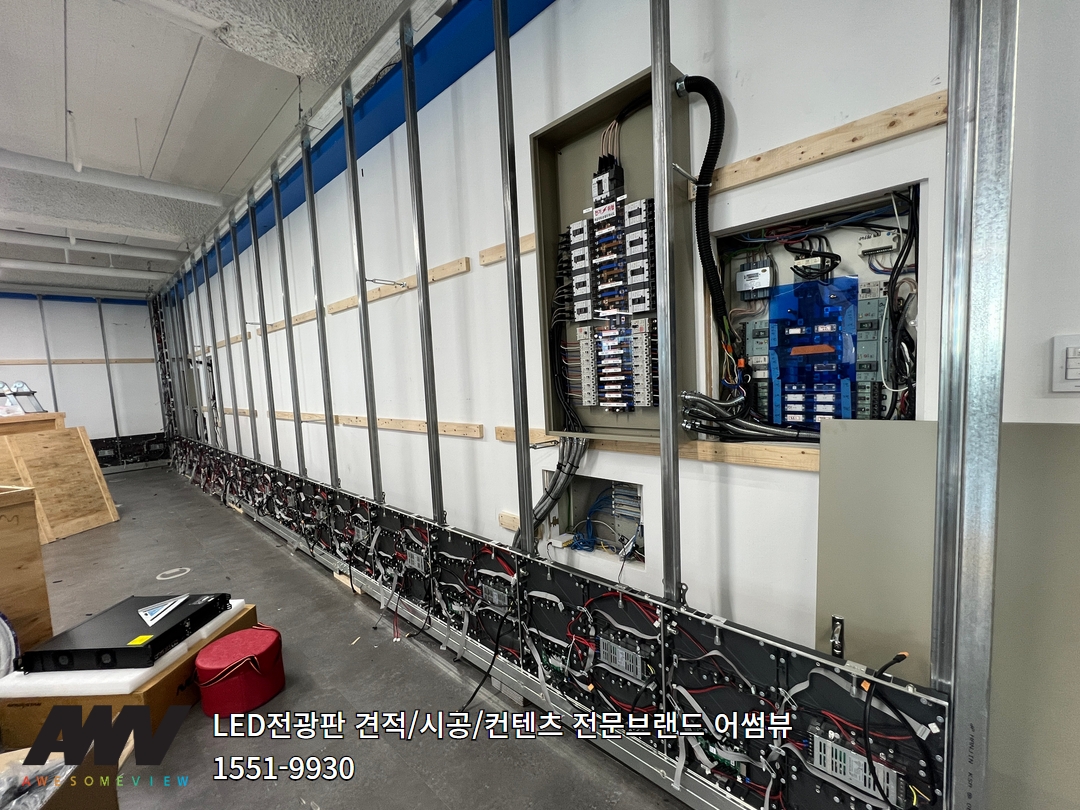

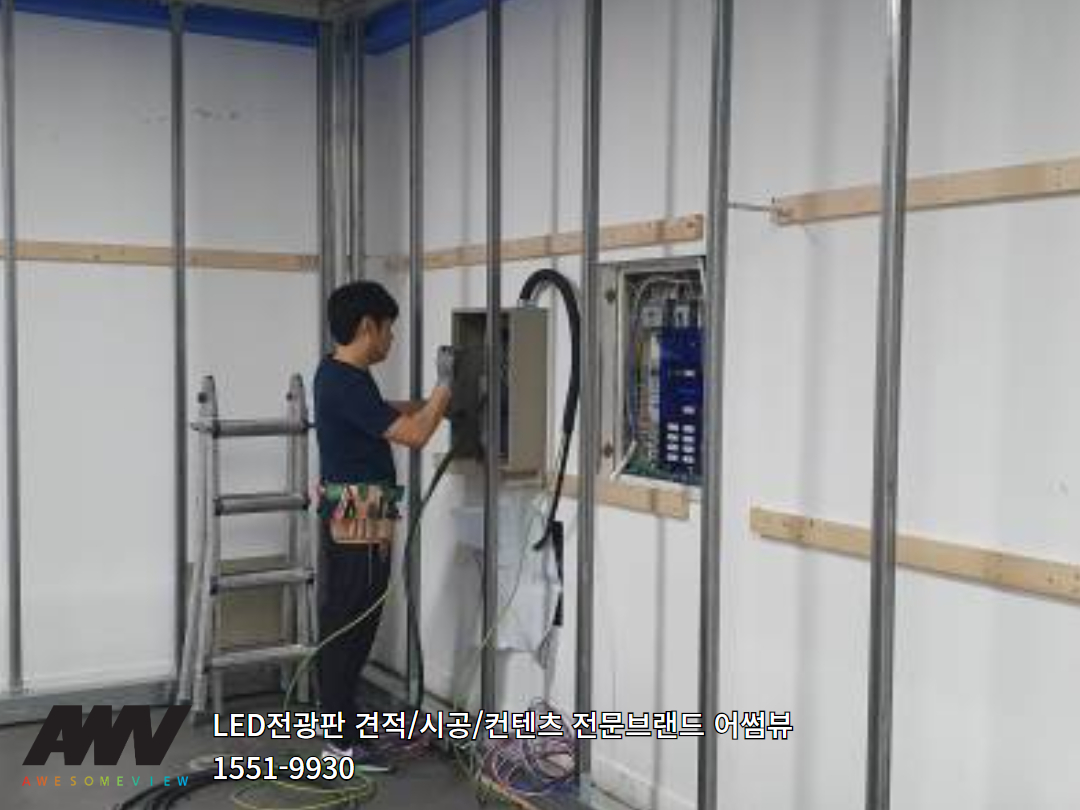

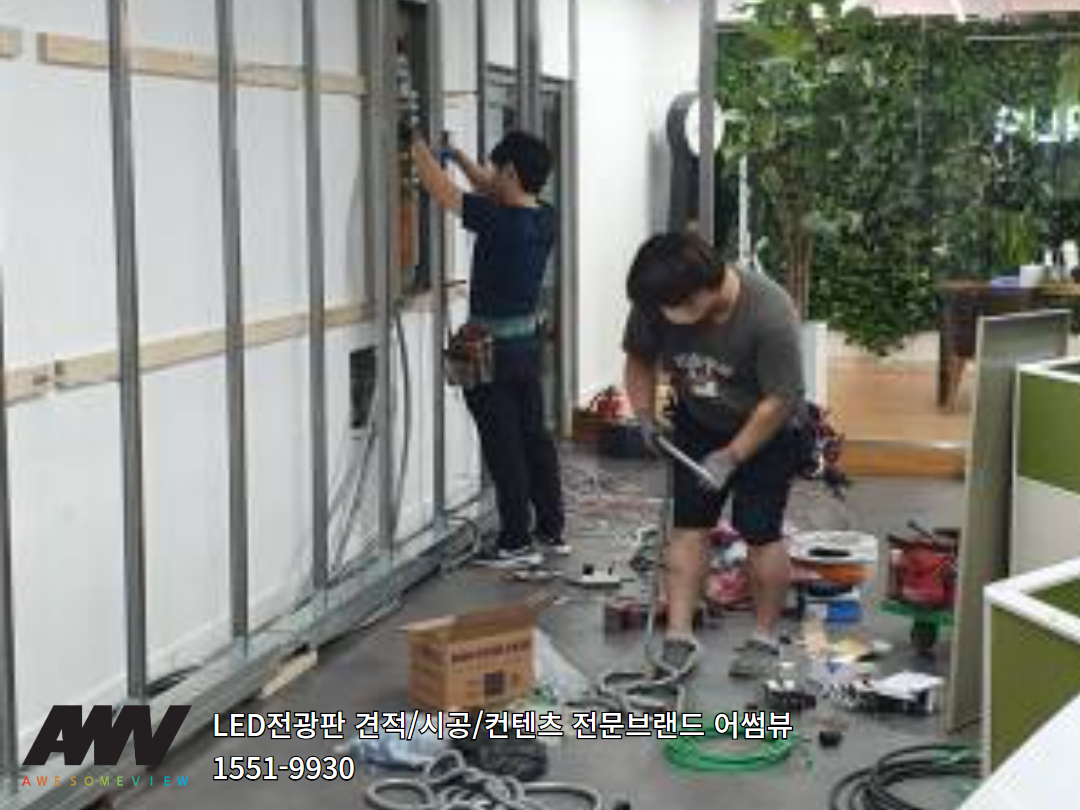

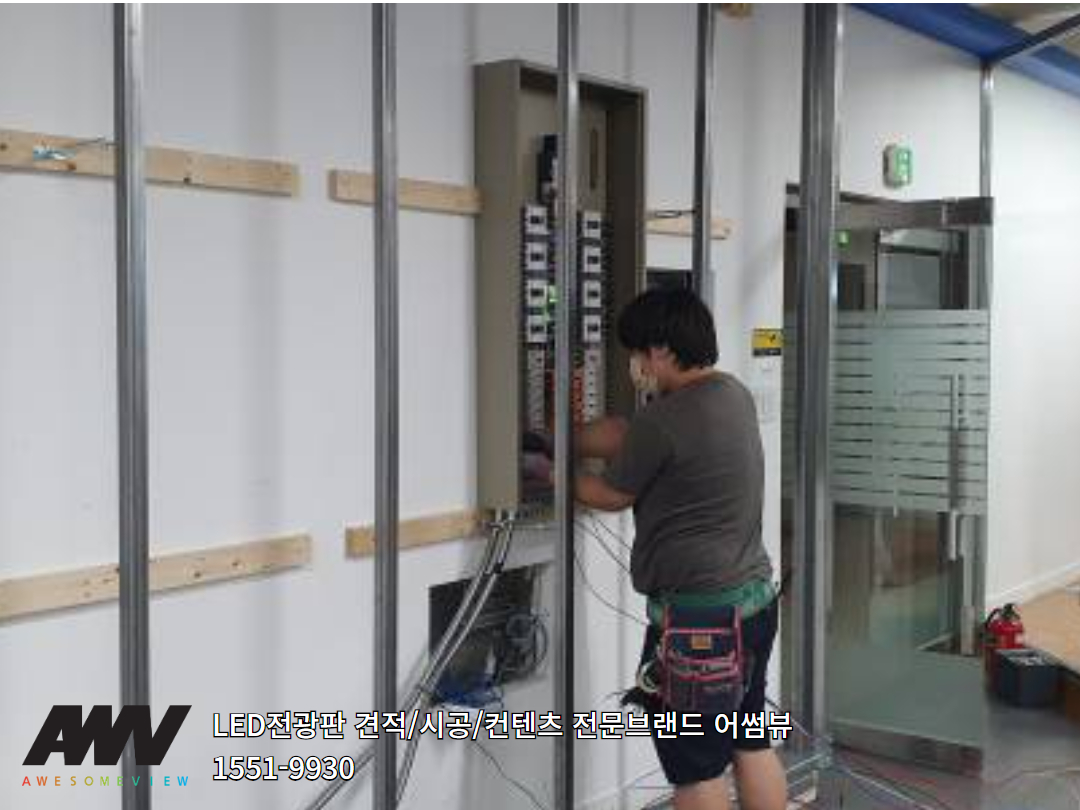

프레임을 설치한 후에는 전기 배선 작업을 진행하는데요.
전광판은 크기에 따라 천차만별로 소모되는 전기가 다르기 때문에
꼭 전문가의 도움을 받아 추가적인 배선공사, 증설을 진행해야 합니다.

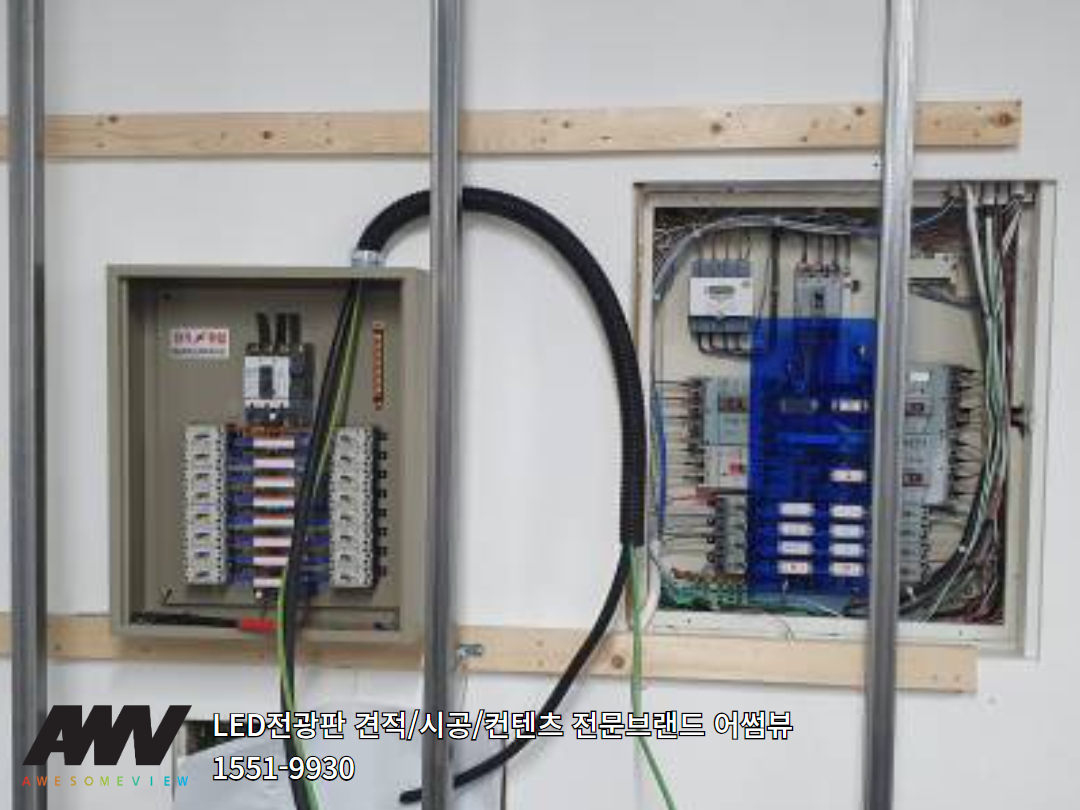

어썸뷰 본사에 실내전광판 설치 시에는 LED 캐비닛 10개당 20A 단상 차단기가 필요한 상태였습니다.
20A 단상 차단기의 안전한 사용총량의 범위 안 (2kw < 3.1Kw)에서 전력을 사용하도록 설정하였어요.

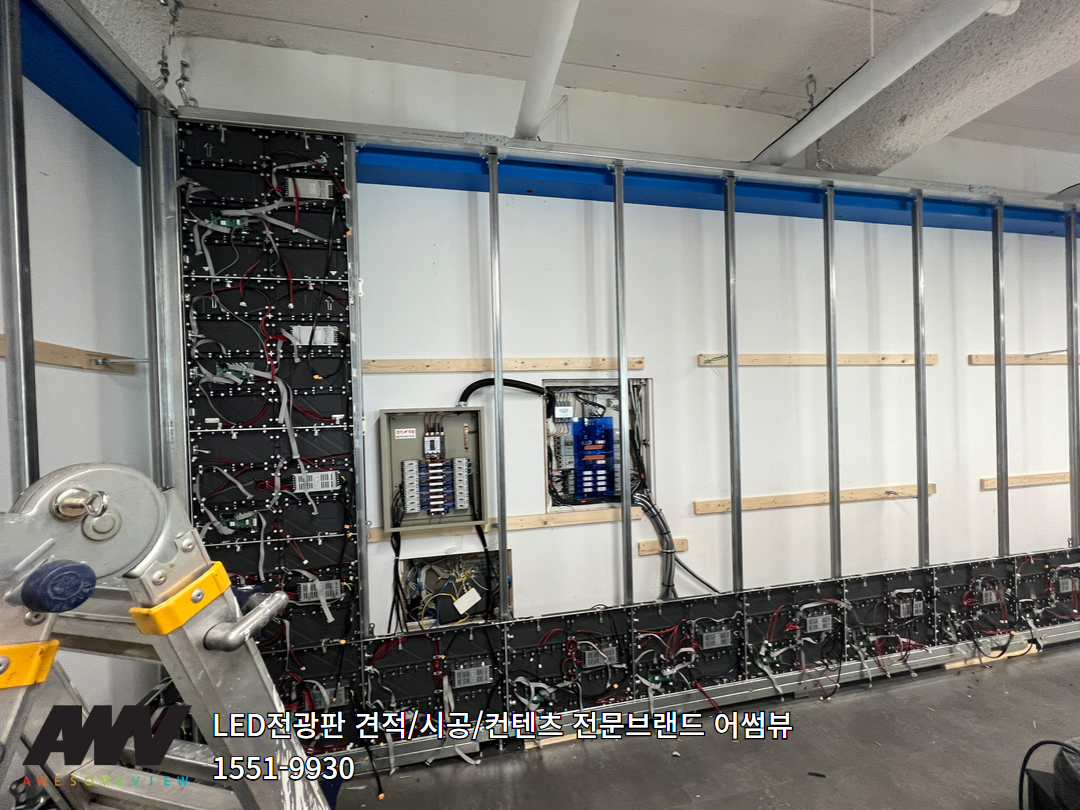

전기 배선 작업까지 완료 후에는 캐비닛을 설치하기 시작합니다.
이제부터 뭔가 딱 봐도
' 아 전광판을 설치하는구나!'
하는 모습들이 나옵니다.

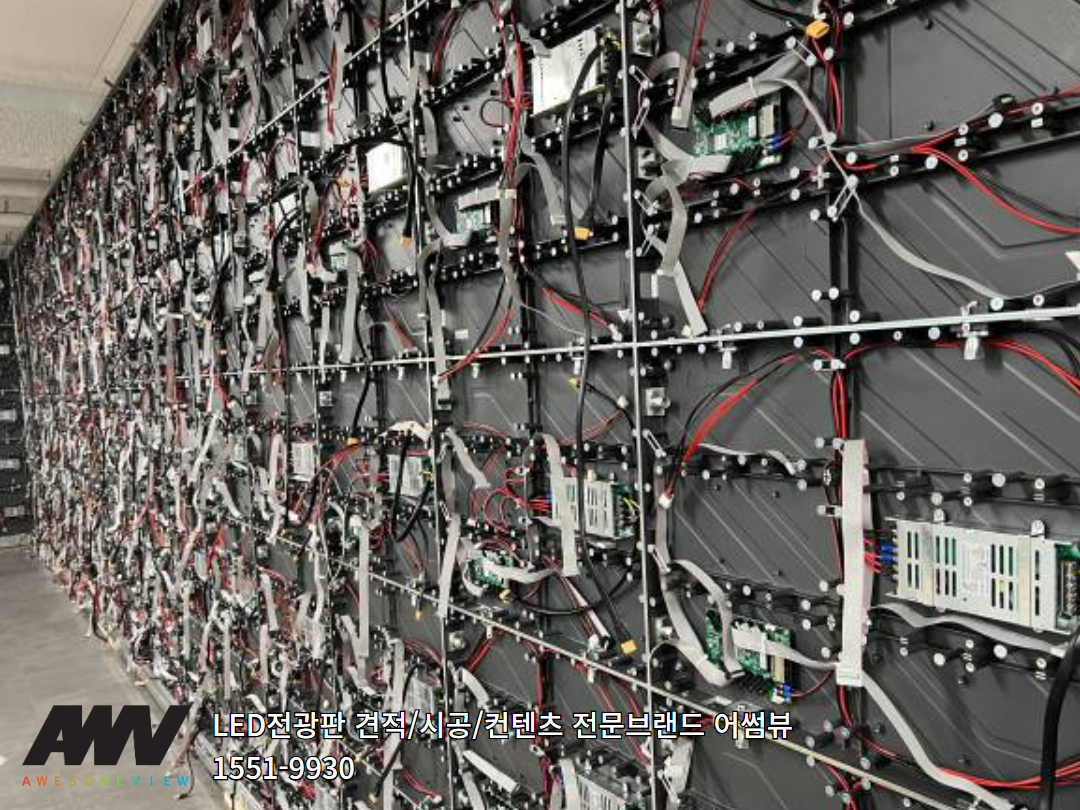

캐비닛은 LED 모듈을 움직이지 않게 고정하는 역할을 하는데요.
캐비닛을 사용하지 않을 경우 LED 모듈이 흘러내리거나
보강제가 녹이 슬면서 LED 모듈의 수명이 짧아지게 됩니다.
어썸뷰에서 설치한 캐비닛의 소재는 알루미늄 다이캐스팅인데요.
뛰어난 강도, 내구성 및 열전도성을 가지고 있어서
오랜 기간 전광판 사용을 위해 꼭 권장 드리고 있습니다.

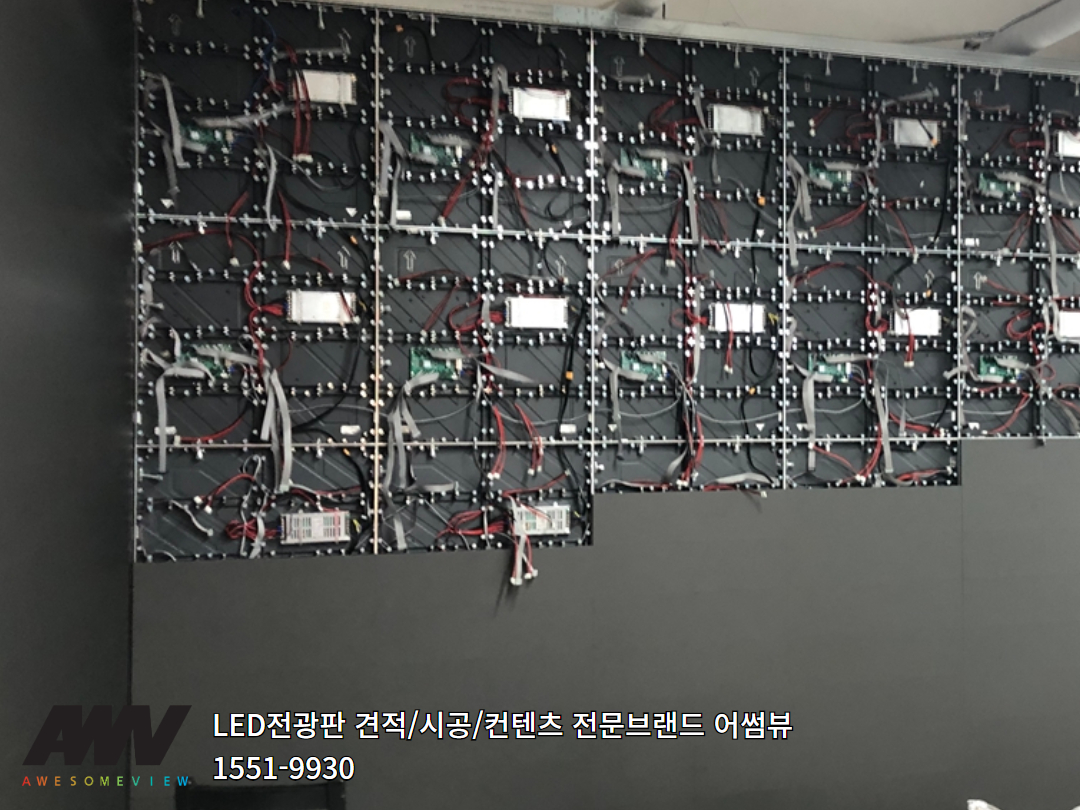

캐비닛 설치가 마무리되면
결합된 캐비닛들 위로 모듈을 부착해 나가기 시작합니다.

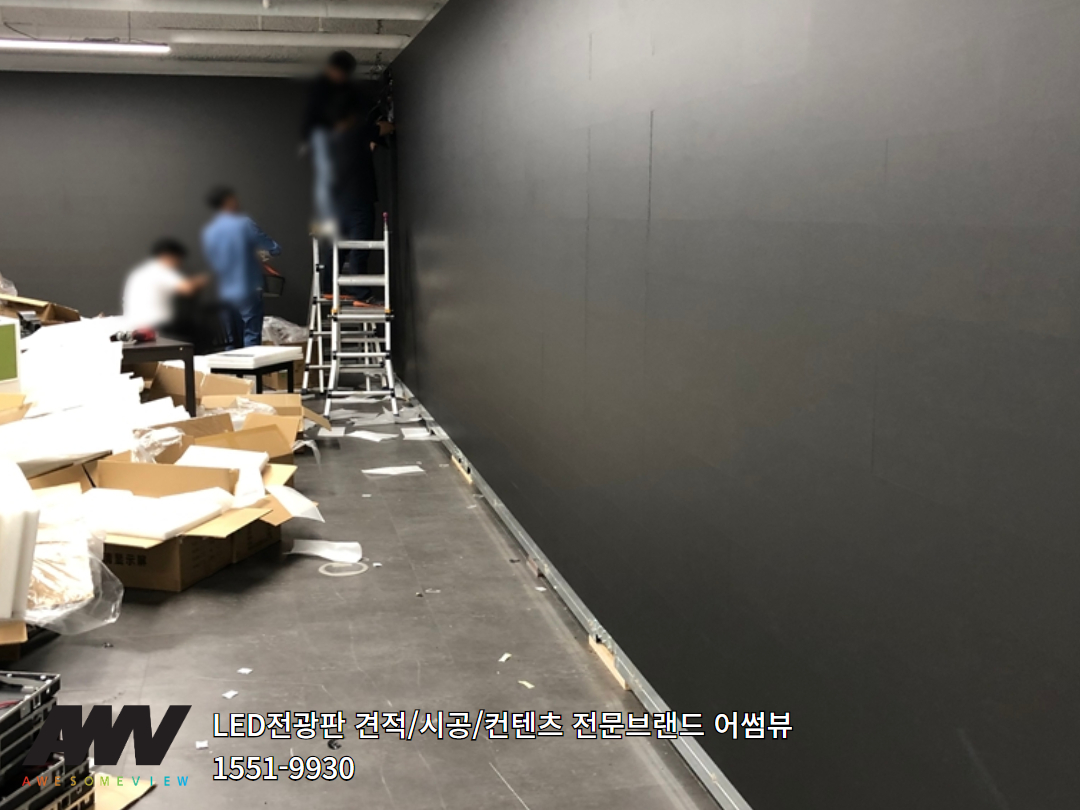

설치된 캐비닛에 모듈을 부착해 나가는 모습입니다.
모듈 설치 시에는 LED 소자의 파손을 막기 위해 더욱 섬세한 작업이 필요합니다.
이번에 설치한 장소와 달리 SMD 타입의 경우 LED 소자들이 노출된 형태이기에
조심스럽지 않은 설치는 바로 전광판의 불량 화소가 되는 것이지요.
또한 설치 후 자연스러운 화면을 위해 단차를 최소화한 모듈 부착을 진행하게 됩니다.
전광판의 완성도를 요하는 부분이기에 현장 노하우가 많은 전문가의 손길이 필요한 작업입니다.
전광판을 설치한 후에는 각 픽셀들이 제대로 작동하는지와 색감 조정등을 손을 보게 됩니다.
어썸뷰 본사 내부에 설치된 실내전광판은 인도어 풀칼라 LED 스탠다드 스크린 제품인데요.
픽셀피치 1.86P 제품으로 모듈 사이즈는 320x160mm 입니다.

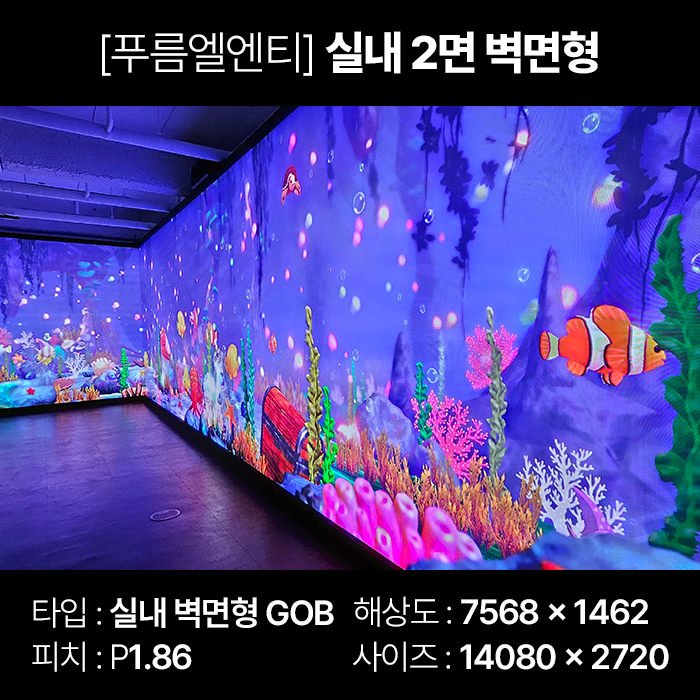

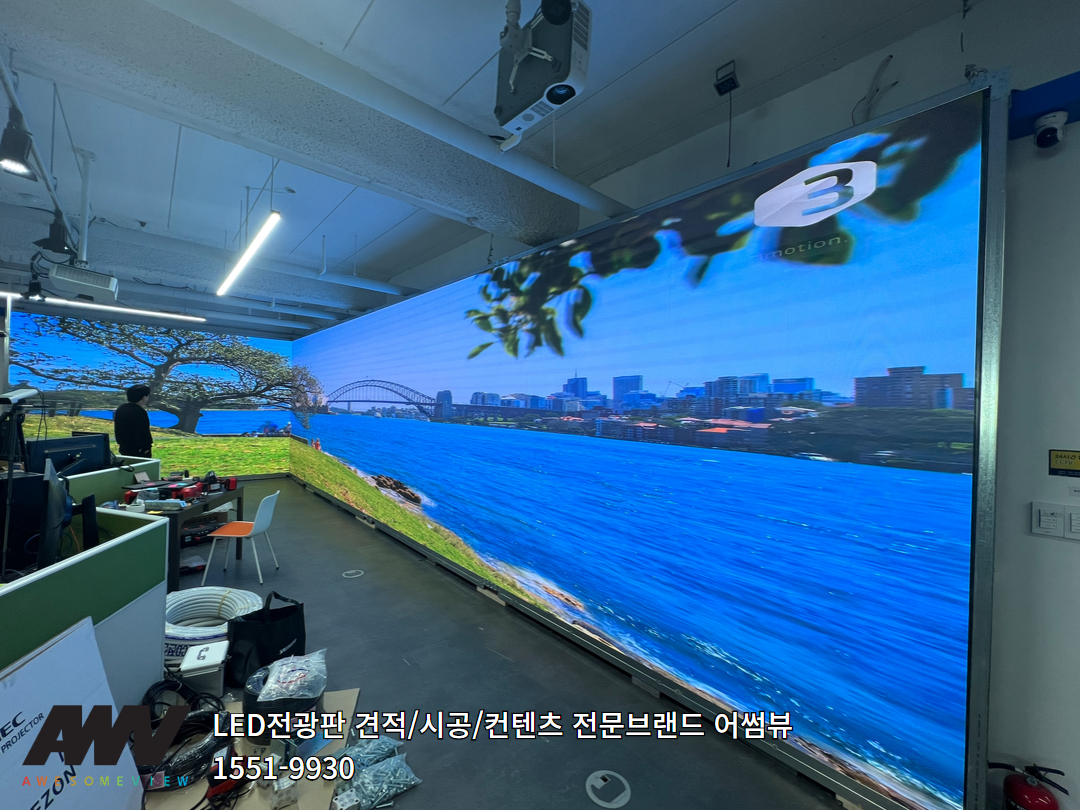

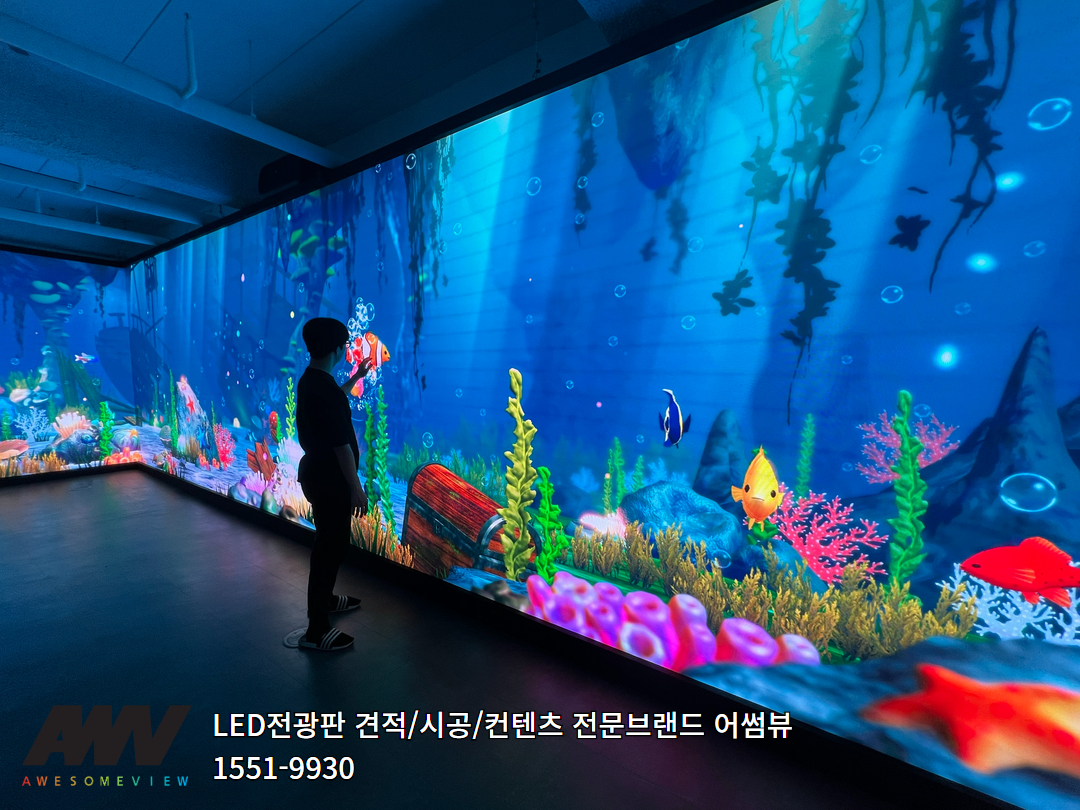

어썸뷰 사무실 내부에 설치된 실내전광판에 콘텐츠를 실행한 모습입니다.
GOB 모듈을 사용하고 자체 인터랙티브 컨텐츠 적용으로
터치시에 오브젝트가 반응합니다.
어썸뷰의 전광판은 실제로 보면 더욱 화려하고 선명한 영상을 보여줍니다.
어썸뷰는 세계적인 기업인 노바스타와 컬러라이트 브랜드의 정품 LED를 사용하고
최고급 야마하 패킹머신으로 제조되고 있으며
이를 보증하는 보증서를 함께 발급해 드리고 있습니다.
어썸뷰에서 LED 전광판을 구매 설치 하시면
퀄리티 높은 콘텐츠를 함께 제공해 드리고 있는데요.
자연, 우주, 모던, 인터랙티브 등 직접 제작한 콘텐츠가 다양하게 있습니다.
아래 링크를 통해 어썸뷰에서 제작한 콘텐츠를 확인해 보세요.
<< 어썸뷰 콘텐츠 보러가기 >>
LED 전광판에 대해 문의사항이 있으시면 언제든지 고객센터 1551-9930 으로 연락 주시기 바랍니다.
